Кронштейны и скобы для СИП: арматура для крепление к опорам и стенам
Арматура СИП — это совокупность элементов, необходимых для установки и надёжной эксплуатации самонесущих изолированных проводов. Она включает зажимы, крюки, скобы, кронштейны, изоляторы и другие монтажные изделия, обеспечивающие безопасное крепление и подключение проводов к опорам, зданиям и оборудованию.
Виды арматуры СИП
Основные категории арматуры:
-
анкерные и поддерживающие зажимы,
-
прокалывающие зажимы (ППЗ),
-
кронштейны, скобы, крюки,
-
натяжные и соединительные устройства,
-
изоляторы и оконцеватели.
Сегодня подробно рассмотрим вспомогательные, но крайне важные элементы — поддерживающие скобы и кронштейны.
Скобы и кронштейны: основа для крепления зажимов
Скобы и кронштейны служат для надёжного крепления различных типов зажимов СИП к опорам или стенам зданий. Без них невозможно безопасно и правильно установить анкерный или поддерживающий зажим — именно на них он монтируется, а затем удерживает провод под нагрузкой.
Поддерживающие кронштейны чаще всего применяются на промежуточных опорах, где линия не требует натяжения. Они крепятся к деревянным, металлическим или железобетонным стойкам и служат основой для установки поддерживающих зажимов.
Поддерживающие скобы используются для монтажа зажимов на фасадах зданий и опорах с нестандартной формой. Чаще всего изготавливаются из оцинкованной стали и рассчитаны на длительную эксплуатацию в условиях улицы.
Типы и модели:
-

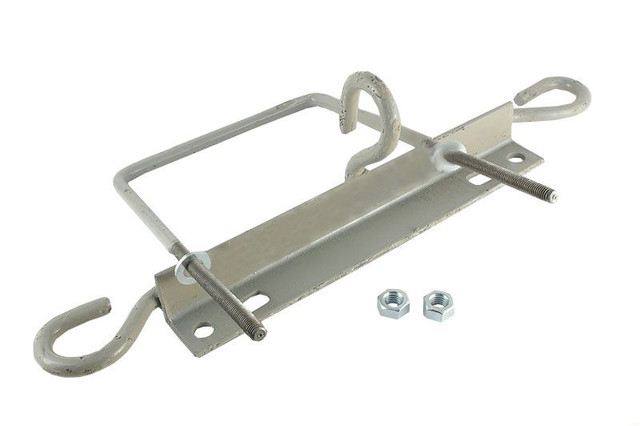

Кронштейн КР 255 — популярная модель для установки поддерживающих зажимов. Изготавливается из оцинкованной стали, подходит для круглых и прямоугольных опор.
-
Скоба КС-1 — фасадная скоба для крепления зажимов к стенам зданий. Часто используется при прокладке СИП в городских условиях.
-
Зажим со скобой SO 260 — поддерживающий зажим со скобой для подвески СИП на промежуточных опорах с углом поворота до 30 градусов
Преимущества:
-
простота монтажа;
-
высокая прочность и устойчивость к нагрузкам;
-
устойчивость к коррозии;
-
совместимость с разными видами зажимов.
Монтаж обычно выполняется с помощью монтажных болтов, анкерных шурупов или монтажных хомутов, в зависимости от материала опоры. Важно обеспечить надёжное соединение с несущей поверхностью — от этого зависит устойчивость всей линии.
При выборе скоб и кронштейнов важно учитывать диаметр и форму опоры, вес линии, а также условия эксплуатации (например, наличие агрессивной среды или вибрации).
Скобы и кронштейны — это «незаметная» арматура, без которой невозможен качественный монтаж СИП. Они обеспечивают прочную основу для установки зажимов и, как следствие, надёжность всей линии. При правильном подборе и монтаже они служат годами, не требуя обслуживания. Это тот случай, когда мелочь решает всё.
